DIP系列

产品规格 :

产品价格 :面议

点 击 数 :20991

更多



详细信息



• 紧凑型设计，有限提高老化板容量；

• 较宽接触面，使用时确保良好的可靠性；

• 引脚选用优质铍铜，良好的表面处理工艺，即保持弹性又具有很长

的使用寿命；

• 足够的镀金厚度确保长期使用，接触良好；

• 合理的结构、恰到好处的弹力，方便器件插拔；

• 特种塑料制造，能耐受潮湿和高温环境，最高使用温度可达175 ℃；

• 插入通道优化设计，器件插拔引脚不会变形。

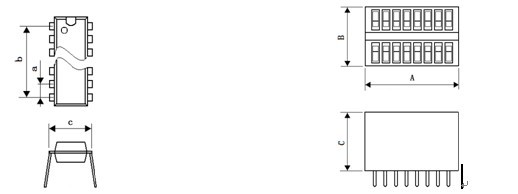

APPLICABLE IC DIMENSIONS & SOCKET DIMENSIONS

单位：mm

产 品 型 号	IC封装	a	b	c	A	B	C
020-0300-080	DIP8	2.54	7.62	7.62	12.42	14.00	14.00
020-0300-120	DIP12	2.54	12.70	7.62	17.50	14.00	14.00
020-0300-140	DIP14	2.54	15.24	7.62	20.04	14.00	14.00
020-0300-160	DIP16	2.54	17.78	7.62	22.58	14.00	14.00
020-0300-180	DIP18	2.54	20.32	7.62	25.12	14.00	14.00
020-0300-200	DIP20	2.54	22.86	7.62	27.66	14.00	14.00
020-0300-240	DIP24	2.54	27.94	7.62	32.74	14.00	14.00
022-0600-240	DIP24	2.54	27.94	15.24	32.74	21.62	14.00
022-0600-280	DIP28	2.54	33.02	15.24	37.82	21.62	14.00
022-0600-320	DIP32	2.54	38.10	15.24	42.90	21.62	14.00
022-0600-400	DIP40	2.54	48.26	15.24	53.06	21.62	14.00
022-0600-480	DIP48	2.54	50.42	15.24	63.22	21.62	14.00

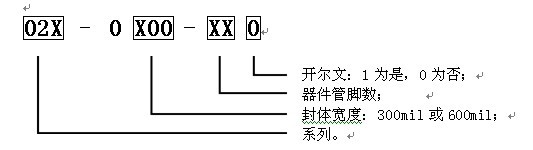

DESCRIPTION & ORDERING INFORMATION
